Ich wollte einfach eine schnelle und „funktionierende“ Lösung und kaufte daher diese:

Diese ist richtig „scheisse“ … daher:

Die oben kostet beim amerikanischen Monopolisten gut 20€, aus CN direkt 11. Ein Stück Stahlblech, lackiert in 2,5mm mit 3 Löchern und einer Schraubhalterung, deren Winkel anpassbar ist und eine 15 hohe Klemme.

Da liegen schon mal die ersten Probleme:

  • die Halterung wackelt
  • die Klemme ist zu schwach
  • die Halterung ist viel zu weit weg

Rechts oder links kann man wählen, liegt die Halterung rechts, ist es so, wie ich es in jedem Frauenauto sehe (wenn überhaupt eine Halterung vorhanden ist!): Schön im Blickfeld. Sprich man sieht die Strasse nicht.

Wäre eine bessere Klemme vorhanden, hätte man es ggf. ertragen können aber so nicht.

Das Handy muss also bedienbar sein, sprich näher und dabei mit abgestützter Hand, sonst geht das während der Fahrt nicht und schon gar nicht bei einem so harten Auto.

Ich dachte erst an Holz, das funktionierte beim BMW super:

Smartphone Halterung BMW Z3 Coupé

Lüftungsgitter ersetzt (original natürlich noch vorhanden!) und einen Einsatz durch eingeklebtes Holz ersetzt und auf diese 4x6cm Fläche (später) eine ordentliche Klemme geklebt. Hält spitzenmäßig.

So etwas kann man beim Mini nicht bauen, da das Armaturenbrett zu weit weg ist. Hat halt alles nichts mehr mit Ergonomie zu tun, bei modernen Autos!

HDPE käme auch in Frage aber ich habe mich für Stahl um einen Teil des Armaturenbretts entschlossen. Das lässt sich schlanker konstruieren und da ich auf der Rückseite gegen halten muss, imho beste Option.

Ich bin ja Fan von vor-Ort-kaufen und fiel wie immer auf die Nase. Abgesehen von Preis, war es nicht möglich 2mm Stahlblechstreifen zu kaufen. Oder auch 3mm. Am Ende fand ich verzinktes Belch – was sehr ungünstig ist.

Ich bin ja Fan von günstigem Werkzeug … naja vor allem hatte ich, nachdem es ewig dauerte den BMW aus der Garage zu fahren (Bat leer, obwohl am Bosch Ladegerät, das auch erhalten kann. Also wieder auf Landen….= 12,53 Volt. Sollte reichen. =klickklickklickklick = Bat leer. Kann nicht. Bat=9,x V. Ladegerät und nach kurzer wieder 12,xV. Wieder klickklickklick = Bat leer. Licht an = Bat unter Last. = 9V. = Bat tot! > Optima blue rein, die hatte nach Wochen immer noch 12,7V verblüffender Weise! Aber Pole sind verdreht, also neue Bat Kabel bauen und Plusleitung „verlängern“, dass sie einen Startvorgang! aushält. Alles nicht so trivial, die Optima wiegt auch nebenbei 27,5kg)

Daher wollte mir jetzt nichts bauen, was einer Kantbank entspricht.

Das Ganze ist 1m lang und entsprechend unhandlich. Ich wollte erst versuchen alles nur zu biegen und nicht Stücke zusammen zu schweißen.

Neben des Öffnungsknopfs ist ein guter Platz, wo das Mini Instrument noch bedienbar ist, das Handy nah genug aber genug Platz um schwungvoll in den 5. zu schalten.

Biegen anhand der Rundung des Handschuhfachs. Die Seite links muss abgeschrägt werden.

Ich will keinen Essay schreiben daher fehlen ein paar Dinge. Oberseite habt ihr gesehen. Das Vorderteil wird die Handyhalterung tragen. Muss also lang genug sein, nicht zu hoch/niedrig/korrekter Winkel zum Ablesen aber ohne dass von oben die Sonne reflektiert. Aber es muss an die Verschraubung gedacht werden, die muss erreichbar sein später und gleichzeitig so platziert, dass hinter dem Armaturenbrett genug Platz für Schrauben ist.

Perfektion ist ein Scheiss dagegen

Ich habe die nur aufgelegt und das Ding sitzt!

Man beachte:

Das war verzinktes Blech. Zink schmilzt bei 800°C, Stahl bei1200°C. Das Zinkoxid ist sehr giftig. Daher muss die Zinkschicht entfernt werden! Die Schweißnaht wird auch kompromittiert. Geschweißt habe ich MAG mit 15V und 40A.

Oben seht ist eine kleine Stelle, die auf der Rückseite geschweißt ist und vorn ist das Zinkoxid zu sehen. Hier egal, an den Schweißstellen wäre das ein Problem.

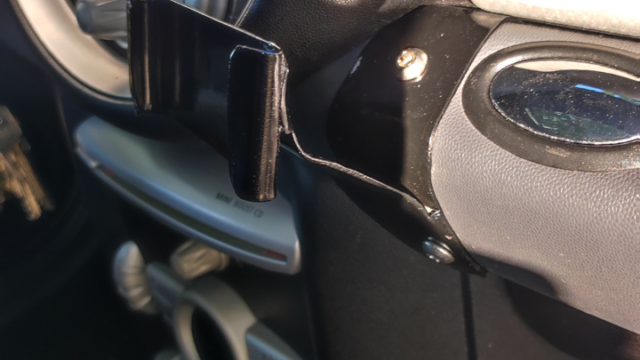

Die Handyhalterung selbst ist ein 3. Bauteil, dass ich auf der Rückseite anschweißte. Alle Schweißungen sind bombenfest. Ich dachte erst daran, dass ich das „boxen“ muss. Also die Seiten schließen. Aber mit Nichten! Das lässt sich absolut nicht bewegen. 2mm reichen völlig.

Die Halterung ist gebogen und passt exact auf mein Handy.

Durchgeschraubt habe ich das mit M6 Edelstahl Schrauben/Muttern und Hex Linsenköpfen. Nylonmuttern waren nicht nötig.

Dummerweise ist die USB Quickcharge Buche unter dem Armaturenbrett, die ich extra für die 1. Halterung anfertigte, jetzt ungenutzt. Die USB Buche führt zZ ein 50cm Kabel nach oben und einmal hinter der Halterung rum. Da liegt es, bis es gebraucht wird. Perfekte Länge.

Halterung:

Wie gesagt maßgenau. Kaufe ich ein neues Handy, dass abweicht von den Maßen, wird abgetrennt und eine neue gebogen, geschweißt und lackiert und montiert (Armaturenbrett Teile müssen dafür ab.)

Ich nehme jetzt mein Handy und stecke es in die Halterung. Es saugt sich quasi ein. Done! 30mm hoch übrigens. Es wackelt nichts, Vollgar durch den Kreisverkehr = zero Problem das Handy sicher zu halten.
